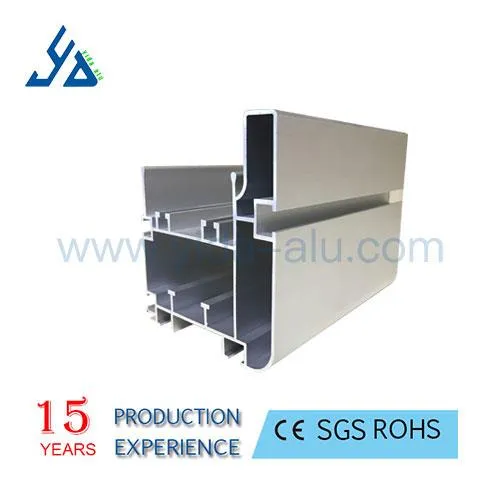

एल्यूमिनियम ट्रैक एक्सट्रूज़न

एल्यूमीनियम ट्रैक एक्सट्रूडेड प्रोफाइल गर्म एक्सट्रूज़न प्रक्रिया द्वारा बनाई गई रैखिक संरचनात्मक प्रोफाइल हैं। सामान्य क्रॉस-सेक्शनल आकृतियों में टी-आकार के खांचे (टी-आकार की गाइड रेल), यू-आकार के खांचे, सी-आकार के खांचे आदि शामिल हैं।
जांच भेजें
उत्पाद का परिचय
Aluminium Track Extrusions

एल्युमीनियम ट्रैक एक्सट्रूज़न आमतौर पर ऑपरेशन के दौरान क्लैंप को गलती से चैम्फर्ड ग्रूव से बाहर आने से रोकने के लिए प्रोफ़ाइल के अंत में एक एकीकृत टी-आकार की स्टॉप संरचना डिज़ाइन करता है। उपयोग में होने पर, आपको केवल ट्रैक के साथ क्लैंप और टूलींग की स्थिति को समायोजित करने के लिए माउंटिंग बोल्ट को ढीला करना होगा और वर्कस्टेशन और उपकरण समाधानों के लचीले पुनर्गठन का समर्थन करते हुए, उन्हें मजबूती से लॉक करने के लिए उन्हें फिर से कसना होगा।

उत्पाद विशिष्टताएँ
नाम एल्यूमिनियम ट्रैक एक्सट्रूज़न आकार OEM
सामग्री 6063‑T5 / 6061‑T6 एल्यूमिनियम आदि। रंग चांदी, शैंपेन, सोना, काला, कांस्य, आदि।
सतह का उपचार एनोडाइजिंग, वुड ग्रेन फिनिश, पाउडर कोटिंग, सैंडब्लास्टिंग, इलेक्ट्रोफोरेटिक कोटिंग, वायर ड्राइंग, पॉलिशिंग आदि। प्रक्रिया एक्सट्रूज़न, रोल स्ट्रेटनिंग, कटिंग, ड्रिलिंग, टैपिंग, सीएनसी मिलिंग, डिबुरिंग
समय सीमा 7-15 दिन (मानक); 20-30 दिन (कस्टम)। MOQ 100 pcs

एल्यूमिनियम एक्सट्रूज़न प्रोफाइल का तकनीकी डेटा

मिश्र धातु

गुस्सा

मोटाई

लचीला

उपज

विकर्स

वेबस्टर

ताकत

ताकत

कठोरता

कठोरता

6005

T6

5 से कम या उसके बराबर

270MP से अधिक या उसके बराबर

225MP से अधिक या उसके बराबर





T6

5<e 10 से कम या उसके बराबर

260MP से अधिक या उसके बराबर

215MP से अधिक या उसके बराबर





T6

10<e 25 से कम या उसके बराबर

250MP से अधिक या उसके बराबर

200MP से अधिक या उसके बराबर





6060

T6

3 से कम या बराबर

190MP से अधिक या उसके बराबर

150MP से अधिक या उसके बराबर





T6

3<e 25 से कम या उसके बराबर

170MP से अधिक या उसके बराबर

140MP से अधिक या उसके बराबर





6061

T6



265MP से अधिक या उसके बराबर

245MP से अधिक या उसके बराबर

एचवी 58 से अधिक या उसके बराबर

HW 8 से अधिक या उसके बराबर

6063

T5



160MP से अधिक या उसके बराबर

110MP से अधिक या उसके बराबर

एचवी 58 से अधिक या उसके बराबर

HW 8 से अधिक या उसके बराबर

T6



205MP से अधिक या उसके बराबर

180MP से अधिक या उसके बराबर

एचवी 58 से अधिक या उसके बराबर

HW 8 से अधिक या उसके बराबर

अनुभागीय रेखांकन


विशेषताएँ

◆ एल्यूमीनियम एक्सट्रूज़न प्रोफाइल में अच्छे यांत्रिक गुण, संक्षारण प्रतिरोध, उच्च शक्ति, रंग एकरूपता, चिकनाई होती है।

◆बड़े प्रकार में सरल संरचना, स्थापना और रखरखाव में आसान। किसी भी प्रकार की संरचना को आसानी से इकट्ठा किया जा सकता है।

◆सतह एनोडाइजिंग, पाउडर कोटिंग, इलेक्ट्रोफोरेसिस हो सकती है। कस्टम सेवा उपलब्ध है।



Aluminium Track Extrusions

सामग्री चयन

एल्युमीनियम में विश्वसनीय संरचनात्मक कठोरता होती है और इसे मानकीकृत एक्सट्रूज़न मोल्ड और सख्त सहनशीलता नियंत्रण का उपयोग करके उत्पादित किया जाता है। प्रोफ़ाइल में एक समान दीवार की मोटाई, चिकनी स्लाइडिंग सतह और उच्च आयामी स्थिरता है, जो चिकनी स्लाइडिंग क्रिया सुनिश्चित करती है।

01

संक्षारण प्रतिरोध

सतह पर प्राकृतिक रूप से बनी ऑक्साइड फिल्म में बुनियादी जंग-रोधी क्षमताएं होती हैं। वैकल्पिक सुरक्षात्मक सतह उपचार आर्द्र और हल्के संक्षारक औद्योगिक वातावरण में घर के अंदर और बाहर लंबे समय तक स्थिर उपयोग की अनुमति देता है, और इसकी सेवा जीवन लंबी होती है।

02

स्थिर प्रदर्शन

एल्युमीनियम ट्रैक एक्सट्रूज़न T5/T6 ताप उपचार के माध्यम से सतह की कठोरता और यांत्रिक शक्ति में सुधार करता है, और लगातार स्लाइडिंग और स्थिति के साथ ऑपरेशन परिदृश्यों में लंबे समय तक स्थिर प्रदर्शन बनाए रख सकता है।

03

लचीला समायोजन

गर्त संरचना समग्र डिस्सेप्लर की आवश्यकता के बिना ट्रैक पर किसी भी स्थिति में टूलींग और फिक्स्चर के डिस्सेप्लर और समायोजन का समर्थन करती है। यह मानक औद्योगिक टूलींग हार्डवेयर के साथ पूरी तरह से संगत है और वर्कस्टेशन लेआउट और उपकरण कॉन्फ़िगरेशन को तुरंत पुनर्निर्माण कर सकता है।

04


अनुप्रयोग परिदृश्य

product-496-372
product-496-372
product-496-372
product-496-372

औद्योगिक स्वचालन:रोबोट, पैकेजिंग उत्पादन लाइनें और प्लेसमेंट उपकरण की सातवीं धुरी के रूप में, रैखिक गाइड और पोजिशनिंग स्लाइड आंदोलन सटीकता सुनिश्चित करते हैं।


सामग्री परिवहन:कन्वेयर, सॉर्टिंग लाइनों और त्रि-आयामी वेयरहाउसिंग के लिए गाइड रेल के रूप में उपयोग किया जाता है, जो लॉजिस्टिक्स और वेयरहाउसिंग के निरंतर संचालन के अनुकूल होता है।


नई ऊर्जा फोटोवोल्टिक:फोटोवोल्टिक पैनल माउंटिंग ब्रैकेट और सन ट्रैकिंग सिस्टम गाइड रेल के रूप में उपयोग किया जाता है, बाहरी वातावरण के लिए प्रतिरोधी और लंबी सेवा जीवन के साथ।


चिकित्सकीय संसाधन:मेडिकल रोबोट, निरीक्षण उपकरणों और अस्पताल के बिस्तरों के लिए उपयोग की जाने वाली स्लाइडिंग समायोजन संरचनाएं, मेडिकल ग्रेड सामग्री आवश्यकताओं को पूरा करती हैं।


परिवहन और विमानन:कार सीटों, हाई-स्पीड रेल इंटीरियर और विमान सीटों के लिए स्लाइड रेल को समायोजित करने के लिए उपयोग किया जाता है। उच्च शक्ति और हल्का वजन, वजन कम करने और दक्षता में सुधार करने में मदद करता है।



प्रमाणपत्र
Aluminium Track Extrusions
Aluminium Track Extrusions



अक्सर पूछे जाने वाले प्रश्न



Q1.डिलीवरी में कितना समय लगेगा?

A:10-मौजूदा साँचे के लिए 20 दिन। कस्टम उत्पाद को डिलीवरी के लिए अतिरिक्त समय की आवश्यकता है। कृपया बेझिझक हमसे संपर्क करें।



Q2भुगतान के बारे में क्या?

A:30% जमा के लिए, डिलीवरी से पहले शेष राशि।



Q3.आप क्या अतिरिक्त मूल्य प्रदान कर सकते हैं?

उत्तर: हमारे पास अद्वितीय गोदाम हैं जो ऑर्डर की भारी मात्रा से भंडारण की समस्या को रोकने में आपकी सहायता करते हैं। उत्पादों की एक बड़ी मात्रा को कुछ समय के लिए भंडारण किया जा सकता है।
